Specifiche Tecniche Vendita Cartelli Direzionali
Specifiche tecniche e altre informazioni utili
MATERIALI
ALLUMINIO / ALLUMINIO LUMINESCENTE / ALLUMINIO CON RIFRANGENTELastra bianca di alluminio, spessore 0,5 mm, vernice poliuretanica tinta RAL 9010 con trasparente protettivo sul retro.
POLIPROPILENE ALVEOLARE O COMPATTO
Fogli estrusi in copolimero di polipropilene antiurto che garantiscono un'ottima resa meccanica e termica tra. Totale insensibilità all'acqua e all'umidità in generale; totalmente atossico e inodore; eccezionale resistenza allo strappo, alla graffatura e alla piega multipla.
PETG (PLEXIGLASS) / PETG LUMINESCENTE
Fogli di policondensato di tereflalato acido e copoliestere acido, di colore trasparente, con ottima resistenza termica e con basso indice d’infiammabilità (B1). Il materiale è totalmente insensibile all’acqua e all’umidità, e totalmente atossico e inodore. È riciclabile e può essere smaltito assieme all’immondizia domestica.
ADESIVO / ADESIVO LUMINESCENTE / CON ANTISCIVOLO / CON RIFRANGENTE
Fogli di PVC monomerico calandrato, plastificato e con adesivo acrilico caratterizzato da un'alta forza di adesione accoppiato a carta siliconata. Temperatura minima di applicazione 10 °C.
CARATTERISTICHE
PER ESTERNO E INTERNOTutti i prodotti sono idonei per l'esterno ed hanno una resistenza agli agenti atmosferici di tre anni nelle peggiori condizioni (tranne i supporti serie 0380 e i cartelli luminescenti).
SIMBOLI
I simboli sono quelli previsti dalle norme UNI, NF, DIN, IMO, VBG e ISO.
COLORI DELLA SEGNALETICA DI SICUREZZA
Rosso, blu, giallo, verde, nero, bianco, con riferimento alla norma ISO 3864-4.
DIMENSIONI
Tolleranza dimensionale dei supporti: ± 1%
SPESSORE
Tolleranza dello spessore dei supporti: alluminio ± 0,05 mm; plastica ± 0,1 mm; adesivo ± 0,01 mm
PRODOTTI LUMINESCENTI
I prodotti luminescenti, sia in adesivo che in alluminio sono conformi alla norma DIN 67510.
PRODOTTI RIFRANGENTI
Pellicola retroriflettente classe 1 (7 anni) e classe 2 alta intensità (10 anni).
SUPPORTI E CORNICI DA PARETE E SOFFITTO
I cartelli in plexiglass vengono forniti completi di supporti.I supporti e le cornici per i cartelli in alluminio sono in ferro verniciato bianco.
Tutti i supporti sono imballati singolarmente e completi di 4 viti e 4 tasselli per il montaggio.
Tipi di supporti:
SUPPORTO BIFACCIALE A V: rettangolare o quadrato
SUPPORTO BIFACCIALE A BANDIERA: rettangolare orizzontale, rettangolare verticale, quadrato; a parete o a soffitto
CORNICE: rettangolare orizzontale, rettangolare verticale, quadrata
INSTALLAZIONE
L'installazione dei cartelli in plexiglass, dei supporti e cornici per cartelli in alluminio è molto semplice. Per vedere come si fa: clicca quiIMBALLAGGIO
I cartelli sono imballati singolarmente e completi di codice a barre.Tutti i supporti sono imballati singolarmente e completi di 4 viti e 4 tasselli per il montaggio.

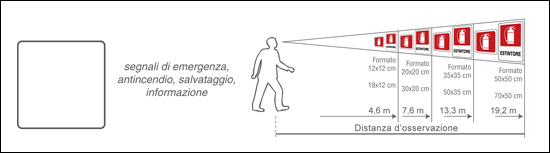

CALCOLO DELLA DISTANZA DI LETTURA
Normativa ISO 3864-1 per la Segnaletica UNI EN ISO 7010, paragrafo 8: "Le dimensioni dei segnali di sicurezza devono essere tali che l'area A del segnale e la distanza massima L, dalla quale il segnale deve essere ancora percepibile, soddisfino la relazione: A≥ L2/2000, esprimendo A in m2 ed L in m.PER L'APPLICAZIONE OSSERVARE LE SEGUENTI DISTANZE:
Pixlemon declina qualsiasi responsabilità per danni diretti o indiretti derivanti a persone o cose per inesatta o cattiva applicazione e/o installazione.
COSA DICE LA LEGGE
I nostri cartelli rispettano le normative in vigore.Simboli
Come da norme UNI, NF, DIN, IMO, VBG, ISO
Colori per segnaletica di sicurezza
Norma ISO 3864-4
Luminescenza
Norma DIN 67510
Calcolo della distanza di lettura
Norma ISO 3864-1
Salute e sicurezza sul lavoro
D.Lgs. 09/04/08, n. 81: Prescrizioni generali per i cartelli segnaletici. Prescrizioni per la segnaletica dei contenitori e delle tubazioni. Prescrizioni per la segnaletica antincendio. Prescrizioni per la segnalazione di ostacoli e pericolo.
Segnaletica di pericolo, di divieto, di obbligo, antincendio, di emergenza,
di indicazione, segnaostacolo, di sicurezza
D.Lgs. 9 aprile 2008, n. 81 – Direttiva 92/58 CEE – UNI 7543 – ISO 3864
Segnaletica per cantieri edili
D.Lgs. 9 aprile 2008, n. 81 – Direttiva 92/58 CEE – UNI 7543 – ISO 3864; cartello per concessioni edili: circolare Ministero dei Lavori Pubblici 1/06/90 n.1729/UL – D. Lgs. 494/96; cartello con segnali obbligo, divieto, pericolo: D.Lgs. 14/08/96 n. 493 – direttiva 92/58 CEE – UNI 7543 – BS – DIN – NF – ISO
Trasporti e carichi sporgenti
Codice della Strada, art. 164 – regolamento del Codice della Strada, art. 192-361. Leggi gli articoli della normativa: clicca qui
Trasporto merci pericolose
ADR/RID (via terra) – IATA/ICAO (via aerea) – IMO/IMDG (via mare) conformi "L'accordo A.D.R." (appendice A.9 dell'allegato A ADR) Z.02.01-5.2.1/01
Segnaletica bordo macchina per automazioni
D.Lgs. 459/96 – Direttiva Macchine CEE 89/392 – simbologia UNI ISO ANSI
CE
Direttiva 89/336/CEE per la compatibilità elettromagnetica – Direttiva 73/23/CEE per la bassa tensione
Adesivi per tubazioni
UNI 5634/1997
Etichette per imballi
D.Lgs. 3 febbraio 1997, n.52 e 16 luglio 1998, n. 285, conformi "L'accordo A.D.R." (appendice 2) Z.24/00 – direttiva 92/58 CEE – UNI 7543 – BS – DIN – NF – ISO
Adesivi per quadri elettrici
Norme di riferimento CEI – BS – DIN – NF - ISO
Segnaletica navale
- Risoluzione IMO A.760 (18); regolamento III/9.2.3 convenzione SOLAS 1974: segnalazione mezzi di salvataggio, equipaggiamenti di emergenza, punti di raccolta e imbarco; segnali in alluminio e segnaletica adesiva (luminescente) con trattamento antiscivolo
- Risoluzione IMO A.654 (16); regolamento II-2.20 convenzione SOLAS 1974: piani antincendio
